REPARACION RADIO AIR KING 66

Allá por el año 2000, compré en el rastro por un precio irrisorio, la radio que veis. Enseguida descubrí que era Art Deco y que tenía cierto valor.

Logré que se oyese con un sonido más que aceptable. Aquí veréis la solución para suplir un componente R340, que no fui capaz de conseguir en su día. Me da la impresión de que es una resistencia de trescientos cuarenta ohmios, devanada sobre un soporte aislante.

El asunto no es otro que esta radio, se alimentaba con 135 voltios en corriente alterna o continua y para dar la tensión adecuada a cada lámpara, recurrían a alimentarlas en serie, introduciendo una resistencia. De esa forma se lograban los 6.3 y 25 voltios de cada lámpara. En aquellos años, sobre 1930, era muy común que la red eléctrica fuera de corriente continua, por lo que no se podía emplear transformador.

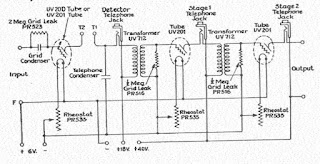

A continuación podéis ver el  esquema original de la radio, que data de 1933.



La resistencia R340 estaba dañada y no tenía seguridad de encontrar una de repuesto del consumo adecuado, por  lo que fui por el camino fácil, que no es otro que emplear un transformador.

Gracias a internet, descubrí una casa de Barcelona, Hipame, que te construía los transformadores a la carta y ni corto ni perezoso se lo pedí. Tras un tiempo, me lo enviaron y el resultado fue del todo satisfactorio. Dicho transformador, según veis en el dibujo, tiene una entrada de 220 voltios y salidas de 135, 25 y 6.3 voltios. Adjunto el esquema donde aparece en rojo la parte de la alimentación reformada.

La reparación de este tipo de radios es muy sencilla incluso para gente aficionada como yo. Se trata de cambiar condensadores electrolíticos que son los que más sufren con el paso de los años, sustituir lámparas, asunto fácil gracias a internet ya que se pueden conseguir cualquiera y por último ajustar la frecuencia intermedia para lo que es necesario un generador de radio frecuencia. En general cualquier radio antigua que llega a tus manos, ha sido "tocada" en sus botes de frecuencia intermedia, con lo cual la audición es muy deficiente o imposible.

CAMBIO DE HORA (2)

El año pasado, concretamente el 31 de octubre de 2025, escribí sobre este asunto. No soy el único que trata sobre este tema. La red está plagada de información sobre el cambio horario. Como sospecho que la autoridad competente no me va a hacer caso, he tomado una decisión personal que no es otra que mantener el horario de invierno igual que el de verano. Así no sufre mi organismo con el cambio de los ciclos circadianos (toma ya!). Por consiguiente, que diría un político muy conocido hace montón de años, a partir de hoy, en vez de levantarme a las ocho de la mañana, lo haré a las siete. Comida a la una, aunque debería ser a las doce y cena a las siete de la tarde, para terminar yendo al pulguero a las diez de la noche. Veremos cómo funciona la experiencia, espero que bien.

Hora que deberíamos tener en este momento, según la posición del sol.

VIAJAR EN AVION (continuación)

En la entrada del 31 de julio, ya manifesté mi alegría por haber vuelto a volar después de más de veinte años sin hacerlo. El vídeo que presenté entonces fue el despegue desde el aeropuerto de Loiu y ahora toca el aterrizaje en Amsterdam. Poco más de dos horas de agradable vuelo que grabé durante un buen rato. Pero tampoco es cosa de aburrir al personal, por lo que he recortado bastante el momento de la toma de tierra. A observar el despliegue de los flaps y ya en pista, los spoilers.

UN POCO DE TECNICA

Ya sabéis que de vez en cuando toco algún tema técnico, de una forma muy elemental, como os podréis suponer. Y en este caso vamos a hablar de las emisiones en onda corta.

En primer lugar, os remito a las entradas de 26 de mayo y 1 de junio de 2024, donde os hablaba de KiwiSDR y la posibilidad de que podáis escuchar cualquier emisora de onda corta a través de la web.

En mi calidad de radioaficionado, a esta página web, le he encontrado una enorme utilidad, sobre todo en asuntos de propagación y alcance de mi emisora a diferentes lugares. Hace un año más o menos, vengo observando que en 40 metros hay bastante actividad de radio. Pero en 80, prácticamente nada en el sistema que empleo, que es la voz.

Así que el otro día, ni corto ni perezoso, me puse a transmitir por la noche en 3.610 kilohercios equivalente a una longitud de onda de 83.10 metros (Banda de 80 metros de radioaficionados).

Y la sorpresa es que llegaba perfectamente a Sevilla, Alicante, Asturias y Portugal. Sin embargo, a Gasteiz que está aquí al lado, nada de nada. Para ello empleé el KiwiSDR. Localicé una estación receptora KiwiSDR, en Sevilla y sintonicé 3.610 khz., aprovechando que estaba libre. Acto seguido, transmití con mi emisora una señal en esa frecuencia y oh sorpresa, ví que llegaba perfectamente en forma de una raya vertical que, justo desapareció cuando dejé de transmitir.

Hice lo mismo con otra estación KiwiSDR, esta vez situada en Gasteiz y pese a estar tan cerca, menos de cien kilómetros, nada de nada. ¿Hay explicación? Por supuesto. Sucedió que esa noche, había lo que denominamos "buena propagación".

De entrada, hay que decir que estas pruebas se hacen por la noche ya que, durante el día, la actividad solar se come literalmente nuestra señal. Pero, ¿por qué se escucha en Sevilla y en Gasteiz no? Pues porque la onda de radio se refleja en una capa ionizada a mucha altura y el reflejo cae lejos mientras que cerca no, según el dibujo que adjunto. No puedo llegar a Gasteiz con cien watios y una antena vertical. Sin embargo al reflejarse la onda en esa especie de espejo cóncavo ionizado, con veinte watios, fue más que suficiente para llegar a Sevilla.

CUARENTA AÑOS

Son los que separan estas fotos. La primera data de 1986, en el momento de la puesta en marcha del repetidor que posibilitó la captación de ETB en Iruña, un veintiocho de febrero de ese año, sobre las dos de la tarde. La segunda es de este mes, en el tejado de casa, haciendo ajustes en la antena de onda corta. Hay que tener en cuenta que mi amigo es seis años más joven que yo y me ha advertido que no se me ocurra subir más al tejado. Y tiene razón. Hay algo que debo decir: desde crío, me encantaba subir a los tejados, las alturas me atraían de manera poderosa, me movía como pez en el agua, como se dice. Ahora con ochenta y un años, mi cabeza me impulsa a seguir subiendo, pero os juro que no es lo mismo. El cuerpo no sigue como antes y puede resultar muy peligroso. De todas formas hicimos el trabajo muy bien y quedó la antena perfectamente ajustada.

Cuarenta años de diferencia entre ambas fotos y por supuesto se nota. En la primera aparecemos sólo los dos, pero había más gente currando. Hay más fotos de ese día que, supuso un gran acontecimiento para Iruña, el hecho de poder captar ETB, gracias a la Ikastola Paz de Ziganda. Nosotros no fuimos mas que los mecánicos.

PROGRAMA DE RADIO



Escucha "King Crimson" en Spreaker.

NO VERÉ EL ECLIPSE DE SOL

Así es, tal como os lo digo. No quiero desplazarme, aunque sólo sean treinta kilómetros, para ver una fenómeno que se repite de forma cíclica. De hecho, tengo recuerdos de mi juventud, de haber presenciado un eclipse de sol, posiblemente parcial.

Las razones son varias, pero me parece una locura la cantidad de gente que se va a desplazar a esa relativa estrecha franja. Eso sin contar los peligros a los que someteremos nuestras retinas, pese a llevar gafas homologadas. Iruña no queda dentro de esa franja y por lo tanto me quedaré sin esa sensación de que se haga de noche por unos dos minutos.

De todas formas, cada uno tiene su pedrada y no voy a criticar a la gente que empleará tiempo, esfuerzo y dinero para ver ese fenómeno único. Pero ya os lo digo: yo no lo veré.

Fuente: Diario Gara del 3 de agosto
